『전장 판도 바꾸는 드론·AI 』짐벌, 흔들림 속에서 시선을 붙잡다

길을 걷는 비둘기를 살펴본 사람은 한 번쯤 묘한 장면을 마주친다. 몸은 앞뒤로 들썩이는데 머리만큼은 공중에 못 박힌 듯 한 점에 고정돼 있다. 새는 사람만큼 안구를 자유롭게 굴리지 못하는 대신 전정기관과 시각 정보, 목 근육의 고유 수용감각을 통합해 머리 자체를 한 점에 묶어 두는 방식으로 망막에 안정된 상을 맺는다.

비행 중 거센 바람을 맞아도 매가 표적을 놓치지 않는 비결이 여기에 있다. 드론에 달린 짐벌(gimbal)은 바로 이 새의 머리를 모사한 장치라고 봐도 된다. 기체가 흔들리고 회전해도 카메라 시선만큼은 한 점에 고정시키는 것. 이것이 짐벌의 본질이다.

어원은 라틴어 ‘쌍둥이(gemellus)’에서 왔고, 두 개의 고리가 짝을 이뤄 회전한다는 뜻이 담겨 있다. 기록상 가장 오래된 짐벌은 기원전 3세기 비잔티움의 필론이 남긴 잉크병으로, 어느 방향으로 기울여도 동심원 금속 고리 안쪽의 잉크병은 수평을 유지해 잉크가 쏟아지지 않았다.

16세기 이탈리아 수학자 카르다노(1501~1576)가 이를 자세히 기술해 ‘카르단 서스펜션(Cardan suspension)’이라는 이름이 남았다. 항해 시대에는 흔들리는 갑판 위에서 자기 나침반과 마린 크로노미터를 수평으로 유지하는 핵심 부품이 돼 경도 항법을 비로소 실용화했다. 짐벌은 인류가 바다를 정복하도록 도운 도구 중 하나였던 셈이다.

기계식 짐벌이 오늘날의 정교한 영상 안정화 장치로 변모한 계기는 디지털 센서와 소형 정밀 모터의 결합이었다. 기체가 요동칠 때 짐벌 내부에 심어진 센서가 기울기와 방향을 1초에 수백 회 이상 감지해 내면 제어부가 상하(피치· Pitch), 좌우(요·Yaw), 기울어짐(롤·Roll)의 세 축을 담당하는 모터에 즉각적으로 역방향의 힘을 가한다. 기체가 앞으로 기울어진 바로 그 순간 모터가 카메라를 딱 그 각도만큼 뒤로 젖혀 움직임을 상쇄하는 원리다. 결국 새가 전정기관과 목 근육을 이용해 흔들림 속에서도 머리를 고정하던 자연의 방식을 정밀한 센서와 모터가 완벽하게 대신하는 셈이다.

이 기술은 우리 일상 깊숙이 들어와 있다. 스마트폰의 광학식 손떨림 보정은 렌즈나 이미지 센서를 미세하게 움직이는 소형 짐벌의 일종이며 DJI 오즈모 포켓, 인스타360 플로, 짐벌 셀카봉, 차량용 블랙박스, 의료용 내시경, 영화 촬영용 스테디캠, 무인 배송 로봇이 모두 같은 원리로 작동한다. 중국의 DJI는 2014년 팬텀2 비전 플러스를 통해 소비자용 드론에 처음으로 완전한 3축 짐벌을 탑재했다.

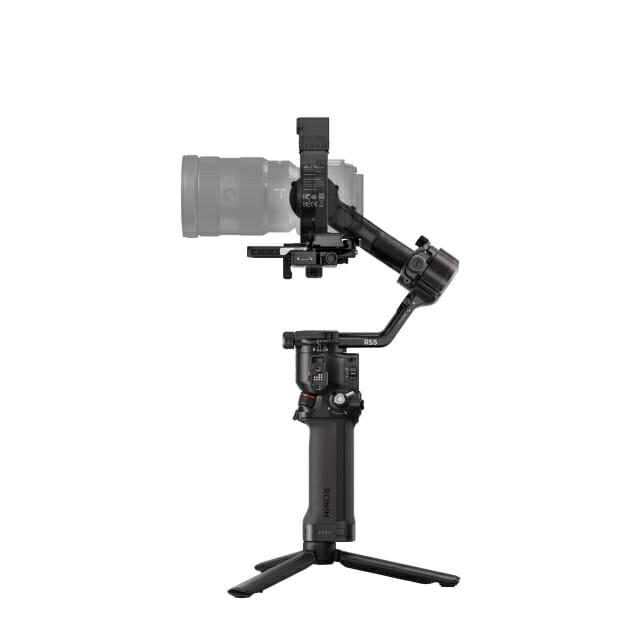

이어 매빅·미니·에어·인스파이어 시리즈를 거치며 짐벌은 점점 작아지고 정교해졌다. 2026년 1월 공개된 DJI RS5 짐벌은 무게 1.46㎏에 불과하지만 최대 약 3㎏의 미러리스 카메라를 지지하고 5세대 안정화 알고리즘으로 모터 토크를 이전 세대 대비 약 50% 끌어올렸다고 제조사가 밝혔다.

전장에서 짐벌은 한층 더 정교해진다. 캐나다 L3해리스의 자회사 웨스캠(WESCAM)이 만드는 MX 시리즈는 군용 전자광학(EO)/적외선(IR) 짐벌의 대명사로 통한다. 1959년 웨스팅하우스 캐나다가 캐나다 국방연구소의 의뢰로 개발한 안정화 카메라 마운트가 그 시작이며, ‘WESSCAM(Westinghouse Steered Stabilized Camera Mount)’이라는 초기 약자에서 회사명이 유래했다. MX-15는 직경 약 39㎝, 높이 약 48㎝, 무게 45㎏ 안팎으로 중고도 정찰기와 무인기에 탑재되며 레이저 표적지시 기능을 더해 정밀유도무기의 종말유도 단계까지 책임진다.

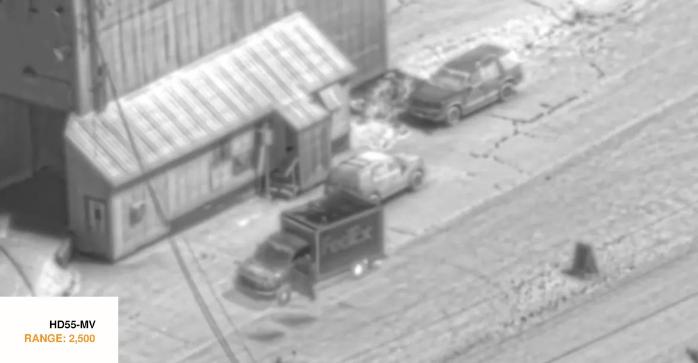

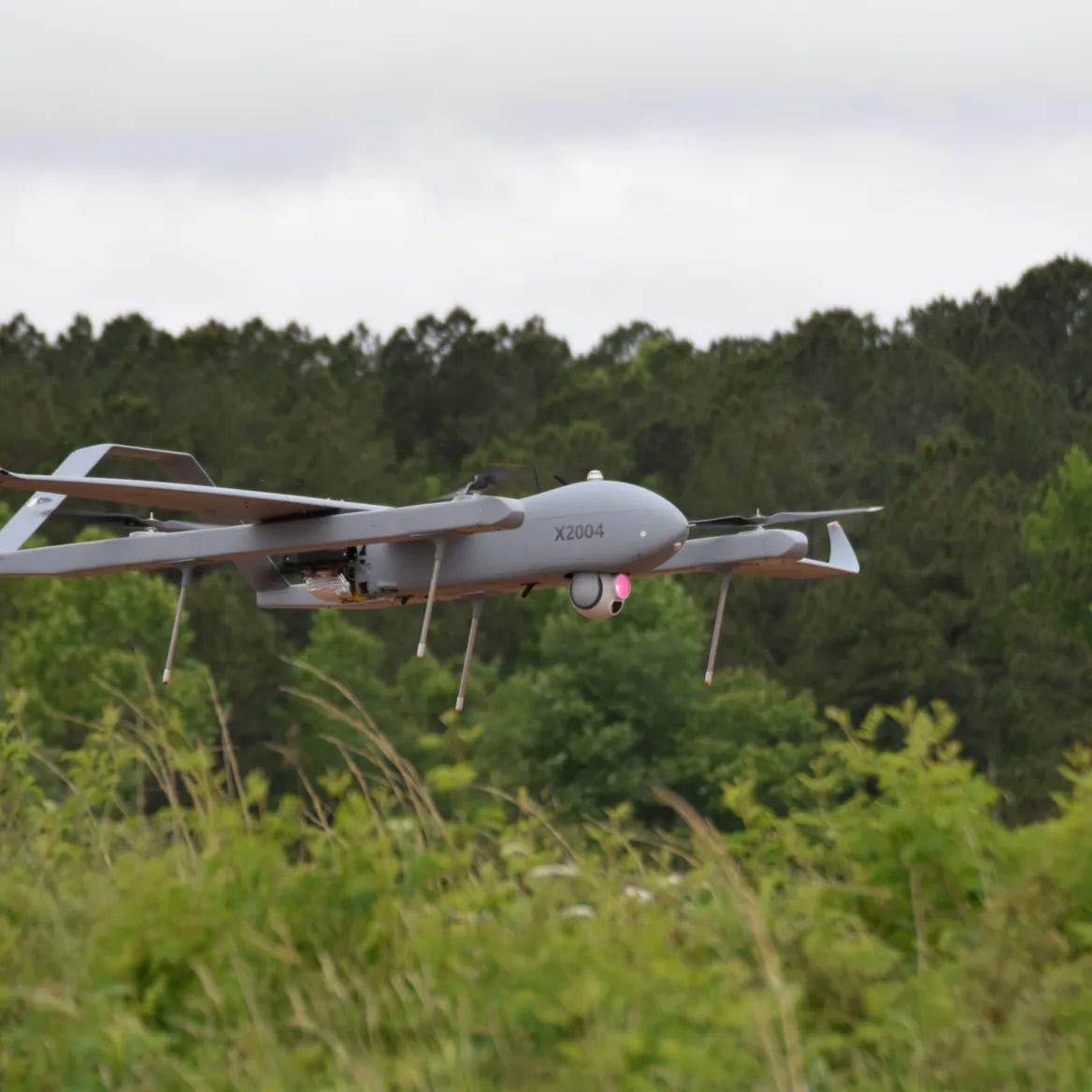

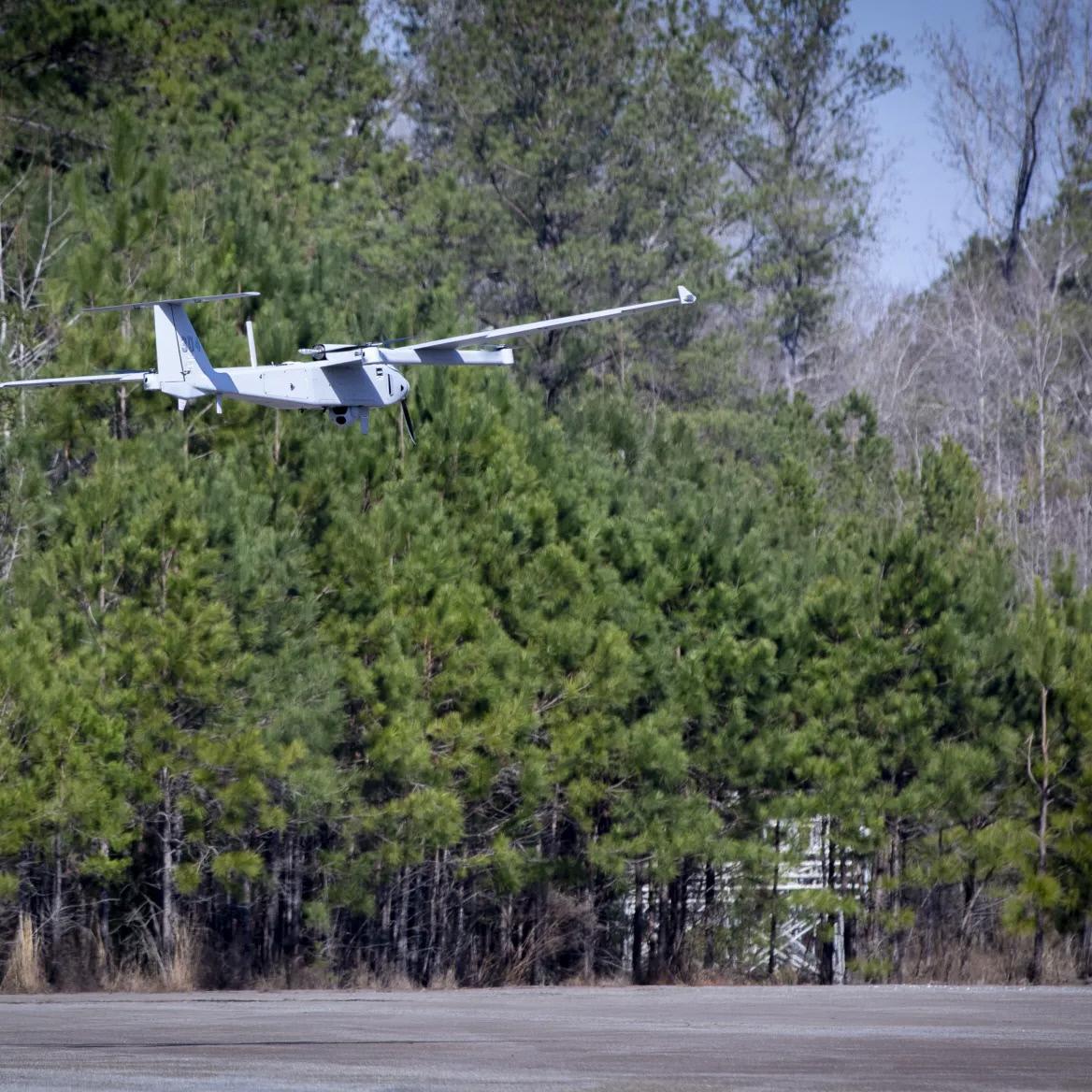

한편 미국 트릴리엄 엔지니어링의 HD45·HD55 계열은 그룹 2~3급 소형 무인기를 겨냥한 저SWaP(크기·무게·전력) 짐벌로, HD55는 GPS 보조 관성항법장치를 통해 0.5도 수준의 지오포인팅 정확도를 제공한다고 알려져 있다. 이러한 정확도가 있어야 좌표만으로 표적 위치를 산출하거나 반대로 표적을 지정해 해당 좌표로 화력을 유도하는 작업이 가능하다.

러시아·우크라이나 전쟁은 짐벌의 군사적 가치를 다시 보여줬다. 우크라이나군이 운용한 매빅 3는 3축 짐벌과 광학 줌, 열영상 모듈을 결합해 포병의 눈 역할을 했다. 반대로 일회용 FPV 자폭 드론에는 짐벌을 생략한 사례가 많았다. 충돌 직전까지의 짧은 운용 시간에는 안정화의 필요성이 크지 않고 비용·무게·전력을 줄여야 했기 때문이다. 짐벌의 채택 여부는 임무 성격, 체공 시간, 표적 식별 거리에 따라 달라지는 설계 선택의 문제로 자리 잡았다.

앞으로의 짐벌은 흔들림을 제거하는 수동적 받침대를 넘어선 모습으로 발전하고 있다. DJI 액티브트랙 360, 트릴리엄 사이트엑스(SightX) 같은 인공지능(AI) 모듈은 영상 안에서 사람·차량·드론을 자동으로 식별해 시선을 그 위에 고정한 채 따라간다. 짐벌이 사실상 ‘눈’을 가지는 셈이다.

GPS가 전파방해나 기만으로 무력화된 환경에서는 짐벌 카메라가 본 지형을 사전 저장 지도와 대조해 자기 위치를 산출하는 영상 기반 위치·항법·시각(PNT) 기술이 상용화 단계에 들어섰다. 가시광·근적외선·단파~장파 적외선·라이다·RF 방향탐지 안테나까지 하나의 짐벌 안에 결합하는 다중 스펙트럼 융합도 진행되고 있다. 양자 자이로스코프와 광섬유 자이로 같은 차세대 관성센서는 짐벌의 안정화 정밀도를 한 단계 더 끌어올릴 기반으로 거론된다.

짐벌이 의미 있는 까닭은 영상을 매끄럽게 만들기 때문이 아니라 흔들리는 플랫폼 위에서도 정지된 세계를 응시할 수 있게 해 주기 때문이다. 비둘기는 머리를 고정해 천적을 식별하고 마린 크로노미터는 흔들리는 갑판 위에서 시간을 새기며 군용 EO/IR 짐벌은 시속 200㎞로 비행하는 드론에서 수 킬로미터 떨어진 표적을 분간한다.

짐벌은 결국 ‘흔들림 속에서 시선을 붙잡는 기술’이며 이 시선이 곧 정찰이자 의사결정이고 또한 화력이다. 새의 머리에서 출발한 작은 아이디어가 오늘날 드론 전장의 핵심 부품으로 자리 잡은 과정은, 자연을 관찰한 인간의 호기심이 어떻게 군사기술의 한 부분을 채우는지를 보여주는 사례다. 다음 회에서는 드론이 비로소 ‘눈’이 되는 통로, 데이터링크에 대해 알아본다.
